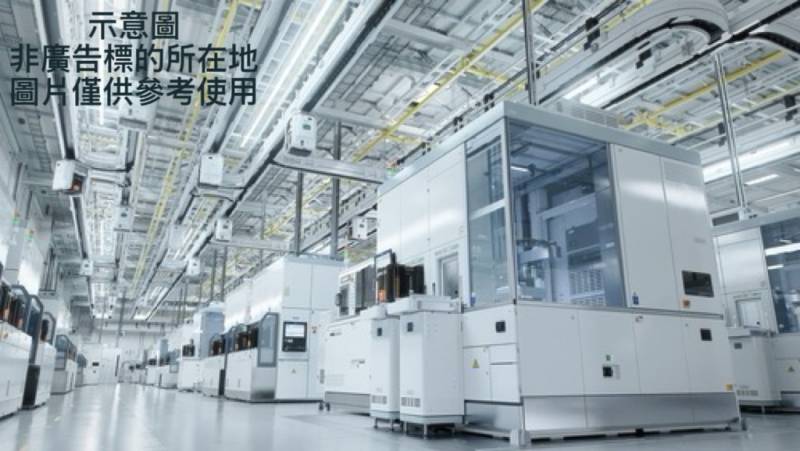

🏔️ 買廠房比蓋廠快！矽品 28 億元「即戰力」佈局，看懂日月光集團的先進封裝野心

作者：小編於 2026-01-15

202
次閱讀

本文深度剖析全球封測龍頭矽品精密（SPIL）的戰略佈局。面對摩爾定律極限與 AI 需求爆發，矽品透過 28 億元取得竹南廠房，展現快速轉換「即戰力」的雄心。文中詳細盤點中台灣五大廠區：從全台最大二林廠到與台積電緊鄰的后里基地，串聯成百公里的科技廊道。技術面上，矽品藉由 CoWoS、Chiplet 及前瞻的 FOPLP 面板級封裝，成為 NVIDIA 核心供應鏈，獲執行長黃仁勳親自站台認證。這場規模空前的擴產不僅鞏固台灣半導體全球地位，更為彰化、雲林等地帶來 7,000 個高薪職缺，翻轉區域經濟。對投資者與求職者而言，矽品正引領封裝技術進入黃金十年。

🏔️ 買廠房比蓋廠快！矽品 28 億元「即戰力」佈局，看懂日月光集團的先進封裝野心

在 2026 年的全球 AI 算力軍備競賽中，封測龍頭日月光投控（3711）旗下大將——矽品精密（SPIL） 再次寫下關鍵里程碑。透過取得聯合再生（3576）位於竹科竹南園區的廠房，矽品不僅在地理位置上與護國神山台積電形成更緊密的「戰略夾角」，更預示著台灣封測產業正全面由傳統打線封裝轉向高性能的先進封裝。

📌 目錄

一、矽品竹南廠交易案深度解析：資產活化與戰略補給。
二、全球先進封裝趨勢：為什麼大家都在搶產能？
三、矽品「中台灣基地群」全佈局：二林、后里、虎尾、潭子。
四、NVIDIA 與矽品的深度同盟：黃仁勳的潭子之行背後意涵。
五、先進封裝技術大觀園：從 CoWoS 到 FOPLP 的技術革命。
六、區域經濟影響分析：萬人就業機會如何翻轉彰雲苗。
七、產業觀點與未來展望：半導體後段製程的下一個十年。

🏗️ 一、矽品砸 28 億元取得竹南廠房：這樁交易看點在哪？

📍 1.1 戰略位置：竹科竹南園區的「即戰力」

矽品精密公告以 28.01 億新台幣 取得聯合再生位於苗栗竹南的廠房及附屬設備。這項投資的戰略價值遠高於財務價值：

縮短建廠時程：在 AI 需求爆發的今日，重新蓋一棟廠房需要 2 到 3 年。取得現成廠房並改裝，能讓產能在 1 年內上線，搶佔訂單。
群聚效應：竹南園區已具備成熟的供電、供水與特用化學品供應鏈，且與台積電的先進封測廠相鄰，能極大化晶圓產出後直接送往封測的效率。

💰 1.2 財務與資產活化分析

對於賣方聯合再生而言，這是一場成功的資產活化；對於買方矽品而言，則是資本支出的精準打擊。

公司	角色	交易目的	對股價與財務的長期影響
矽品 (日月光投控)	買方	擴充先進封裝產能	增加 2026-2028 年營收動能，穩固 AI 封測地位
聯合再生 (URE)	賣方	償還負債、降低維護費	改善負債比，專注於高效能太陽能電池研發

🔬 二、全球先進封裝趨勢：為什麼非擴產不可？

2.1 摩爾定律的物理極限與經濟挑戰

過去半導體效能提升主要依賴微縮製程（如 $3nm$ , $2nm$ ），但當電晶體尺寸接近原子尺度時，漏電與發熱問題變得極難克服。更重要的是，開發先進製程的成本呈指數級增長。先進封裝（Advanced Packaging）

2.2 小晶片架構的崛起

這是一種「化整為零」的戰略。透過將原本單一巨大的晶片）拆解成多顆不同功能的小晶片（如運算核心、記憶體、通訊晶片），並在同一個載板上進行高速互連。

提升良率： 小晶圓比大晶圓更容易製造出完美無瑕的成品。
異質整合：可以讓 5nm 的核心搭配 28nm 的通訊晶片，精準控制成本。
矽品精密正是利用其在導線架與基板設計的深厚功力，成為 Chiplet 商業化的核心推手。

🏭 三、矽品「中台灣基地」全面開花：五大廠區進度總覽

矽品目前正進行台灣封測史上最大規模的同步擴產計畫，旨在建立一個足以應對未來十年 AI 需求的「封測長城」。

🏗️ 3.1 彰化二林廠：全台最大的封測基地

規模： 規劃 5 棟廠房，基地面積與總樓地板面積皆創下業界紀錄。
時間表： 2025 年進入裝機高峰，預計 2027 年全面運轉，2028 年產能滿載。
戰略地位： 二林廠將是矽品處理 高階 AI 伺服器晶片 與 大數據中心 訂單的核心陣地，配備最高等級的無塵室與自動化物流系統。

🏔️ 3.2 后里七星基地：長達 20 年的戰略佈局

矽品於 2025 年 4 月公告取得 20 年租期用地，展現了對市場長期的信心。

投資規模： 約 4.47 億元土地權利金，後續建廠與設備投資上看百億。
地理優勢： 后里廠區緊鄰台積電先進製程廠區，能實現「前段製造、後段封測」的極短路徑協作，形成強大的半導體廊道。

🐯 3.3 雲林虎尾與斗六：南向延伸的供應鏈

雲林廠區的籌備與裝機，代表矽品已將觸角延伸至雲嘉南地區。這不僅解決了台中土地飽和的問題，更藉由開發雲林新的勞動力來源，分散區域性風險。

🤝 四、 NVIDIA 與矽品的深度同盟：黃仁勳的潭子之行

2025 年 1 月，NVIDIA 執行長黃仁勳親自出席矽品潭子分科廠揭牌儀式，這不僅是禮貌性的拜訪，更是一場「產能保衛戰」的宣示。

4.1 為什麼 NVIDIA 需要矽品？

AI 晶片如 H100、B200 以及最新的 X100 系列，必須使用 CoWoS 技術。

信任關係： 黃仁勳現身代表矽品的良率與交期獲得了全球最強 AI 晶片商的「最高認證」。
量能保證： 在台積電自有 CoWoS 產能吃緊的情況下，矽品作為日月光投控（ASE）的一員，承接了大量的外溢訂單（oS 階段：On Substrate），是 NVIDIA 能穩定出貨的幕後英雄。

🧬 五、進階技術解析：從 CoWoS 到 FOPLP

為了讓內容更具專業深度，我們必須探討矽品目前的三大技術核心：

🧪 5.1 扇出型面板級封裝

這是目前業界公認的「降本增效」神技。

技術差異： 相較於圓形的晶圓級封裝，FOPLP 在方形面板上進行封裝，空間利用率從 85% 提升至 95% 以上。
市場意義： 隨著 AI 晶片尺寸越來越大，圓形晶圓的邊角料浪費過多，FOPLP 能提供更大的封裝面積並顯著降低成本。

⚡ 5.2 2.5D 與 3D 封裝技術

2.5D (CoWoS-S)： 將計算晶片與 HBM（高頻寬記憶體）放置在矽中介層上，確保極高密度的連線。
3D (SoIC)： 直接將晶片進行垂直堆疊。這是未來解決處理器與記憶體之間「通訊牆」問題的終極方案，也是矽品與母公司日月光研發的重中之重。

📈 六、區域經濟影響分析：翻轉地方的「科技紅利」

👥 6.1 7,000 個工作機會的含金量

矽品二林廠預計創造 7,000 個職缺，這對原本以農業、傳統產業為主的彰化地區是巨大的結構性轉變。

人才回流： 高薪職位磁吸北漂青年回鄉工作，有效緩解城鄉差距。
消費力升級： 數千名高收入工程師進駐，將帶動當地房地產、餐飲業與教育服務業的連鎖效應。

🛣️ 6.2 苗栗、彰化、雲林的「科技廊道」

隨著矽品在這些地區插旗，相關的特用化學品供應商、設備維護商（如弘塑、萬潤等）也會隨之在周邊進駐，形成一個由台中向南北延伸、長達百公里的「半導體後段製程生態系」。

🕵️ 七、專業觀點與未來展望

🧐 7.1 面對全球競爭的挑戰

儘管矽品目前處於領先地位，但仍需面對以下挑戰：

地緣政治風險：客戶要求產能分散至海外（如馬來西亞、越南）。
人才短缺：台灣面臨嚴峻的半導體人才荒，這也是矽品深入二林、雲林尋找人力的原因。

🎯 7.2 結論：半導體後段製程的黃金時代

矽品此次砸重金取得竹南廠房，並同步在全台多點擴產，顯示出日月光集團對未來 5 到 10 年 AI 需求的高度信心。對於台灣而言，這不僅是產能的增加，更是鞏固台灣在全球半導體「關鍵少數」地位的重要舉措。

✅ 總結與建議

對投資者而言：日月光投控（3711）正透過矽品在先進封裝領域構築極高的護城河。隨著各廠區在 2026、2027 年陸續投產，其營收規模與技術含金量將同步提升。

對求職者而言：中台灣（后里、二林、虎尾）將成為未來五年的科技新熱點，提前布局先進封裝相關技能（如熱流模擬、自動化檢測）將擁有極佳職涯前景。
