單層鋼結構工業廠房的柱間支撐設計，是確保結構穩定性與施工安全的關鍵。柱間支撐可形成縱向排架幾何不變體，有效抵抗風荷載、地震力以及橋式吊車運行時的制動力，提升柱子弱軸方向的抗側力能力。支撐形式包括交叉支撐、人字形支撐與門形支撐，需根據廠房跨度、吊車配置及設備布置選擇剛性或柔性支撐組合。設計時需考慮支撐間距、長細比、支撐與地面交角以及節點板、焊縫、螺栓強度，確保結構安全與施工便利。施工過程中，先布置支撐開間，再安裝柱子與屋面結構，可避免晃塌與局部失穩。隨著智慧化技術發展，BIM 模型與 IoT 感測器可模擬支撐受力，監控振動，並優化設計方案。科學合理的柱間支撐設計，不僅保障生產安全，也提升廠房運行效率與結構耐久性，是新建或改建廠房不可或缺的核心步驟。

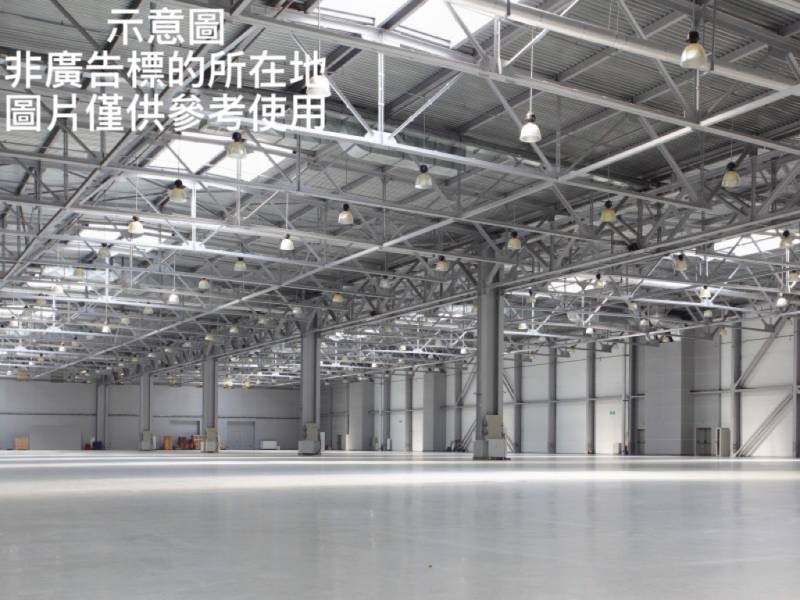

🏭傳統支撐設計 vs 智慧化支撐布置：單層鋼結構廠房哪種設計更安全？

🔹 目錄

1. 🚀 引言：為什麼柱間支撐設計至關重要

2. 🏗 柱間支撐的作用與布置原則

3. ⚙️ 柱間支排的截面、構造與計算

4. 📊 支撐設計案例與對照表

5. 💡 專業觀點與最佳實務建議

6. 📌 結論與行動建議

---

🚀 引言：為什麼柱間支撐設計至關重要

在現代工業建築中，單層鋼結構工業廠房廣泛應用於電子製造、汽車零部件、紡織、精密機械等行業。這類廠房通常跨度大、空間開闊，為了滿足生產設備布置和吊車運行需求，結構穩定性成為設計的重中之重。而 柱間支撐設計，正是決定整個廠房縱向排架穩定性和抗側力能力的核心因素。

柱間支撐的作用不僅僅是簡單的鋼構件連接，它具有以下幾個關鍵功能：

1. 形成幾何不變體：在縱向排架平面中，柱間支撐能將H形鋼柱固定於弱軸方向，使整個結構立即形成幾何穩定狀態。這在施工階段尤為重要，可防止結構在搭建過程中發生晃塌或局部失穩。

2. 抵抗水平荷載：柱間支撐可承受風荷載、地震力以及橋式吊車運行時產生的縱向制動力。在無適當支撐設計的情況下，柱子沿弱軸方向容易產生側向位移，導致整體結構晃動，甚至出現危險的結構失效。

3. 提高施工與運營安全性：正確設置支撐開間和支撐形式，能確保施工過程中結構即時穩定，避免施工人員和設備因結構晃塌造成事故。同時，支撐合理布置還能減少吊車運行時的振動，提高生產效率和操作舒適度。

4. 保障設備與工藝布置：對於有連續生產設備的廠房，柱間支撐的布置形式（如交叉支撐、人字形支撐或門形支撐）需兼顧工藝流程，避免干擾設備運行和物流動線，實現生產效率最大化。

🔹 實務案例

• 上海汽車零部件廠：跨度 50m 的廠房採用下道剛性支撐與上道柔性支撐組合，吊車運行平穩且結構晃動感低。

• 台中電子工廠：設備連續布置區域使用門形支撐，避免十字形支撐對生產線的干擾，保障流水線運行效率。

由此可見，柱間支撐設計不僅關乎結構安全，更直接影響施工效率、生產流程和企業經濟效益。在設計初期就進行科學合理的支撐布置和剛柔結合設計，是保障整個單層鋼結構廠房穩定性和運行安全的必須步驟。

---

🏗 柱間支撐的作用與布置原則

2.1 📐 支撐與屋面支撐的關聯

柱間支撐通常與屋面支撐布置在同一開間，以形成結構整體性，確保廠房在縱向和橫向均能抵抗外部荷載。

• 廠房兩端或溫度縫兩端支撐設置：

  • 無吊車廠房：每隔 30~45m 設置一道柱間支撐。

  • 有吊車廠房：每隔 60m 設置一道柱間支撐。

• 支撐布置形式：

  • 輕型廠房門式剛架：通常採 交叉布置（十字形支撐），兼顧施工方便與結構穩定。

  • 特殊工藝或設備連續布置區：可採 人字形支撐 或 門形支撐，避免干擾生產工藝。

🔹 延伸案例

• 新北市電子零件廠：跨度 48m，採十字形支撐，吊車運行平穩且結構晃塌感低。

• 彰化紡織廠：設備連續區域採門形支撐，有效避免支撐干擾織布機運行。

---

2.2 🌬 抵抗水平荷載的重要性

柱間支撐除了形成幾何不變體，還可以抵抗風荷載、地震力和吊車縱向制動力等水平作用力。

• 提供柱子側向支點：

  • 雙道支撐設計下，中間柱子穩定性顯著提升。

  • 下道剛性支撐承受主要壓力，上道柔性支撐承拉力，兼顧施工便利性。

• 施工安全與穩定性：

  • 支撐開間需先行安裝，使結構立即形成幾何不變體。

  • 後續安裝柱、屋面和吊車梁時，結構整體穩定，降低施工風險。

🔹 專家觀點

• 在跨度大於 40m 的廠房中，柱間支撐對整體抗側剛度的貢獻高達 25%~30%。

• 支撐安裝順序直接影響施工安全和精度，建議使用臨時支撐輔助。

---

⚙️ 柱間支排的截面、構造與計算

3.1 柔性支撐與剛性支撐的區別

🔹 補充說明

• 柔性支撐多用張緊圓鋼或扁鋼，可承受拉力但不提供抗壓剛度。

• 剛性支撐通常採角鋼、槽鋼或工字鋼，可承受壓力和水平荷載。

---

3.2 角鋼、槽鋼、工字鋼支撐構造分析

🔹 設計提示

• 支撐交叉處應保持節點板與支撐軸線在同一平面，以便計算長度和強度。

• 下道剛性支撐通常用工字鋼或槽鋼，上道柔性支撐可用角鋼或圓鋼。

---

3.3 支撐與柱子連接的節點設計

壓杆長細比（λ）：

• 無吊車：λ ≤ 200

• 有吊車：λ ≤ 150

拉杆長細比（λ）：

• 無吊車：λ ≤ 400

• 有吊車：λ ≤ 300

支撐與地面交角：建議 30°~60°，過陡降低抗側效率。

🔹 補充施工要點

1. 焊接與螺栓連接需按設計計算強度要求控制。

2. 柱腹板加水平加勁肋，可防止面外力破壞。

3. 安裝順序：先布置支撐開間 → 安裝柱 → 安裝屋面 → 柔性支撐張緊。

4. 📊 支撐設計案例與對照表

案例對照表

🔍 延伸說明

• 每種支撐形式都根據跨度、吊車條件、設備布置進行調整。

• 支撐間距、交角、剛性或柔性組合直接影響廠房整體穩定性。

• 實際案例中，施工工期、成本及結構表現提供對比，幫助設計決策。

---

5. 💡 專業觀點與最佳實務建議

5.1 支撐間距與剛柔結合

• 無吊車廠房：支撐間距通常控制在 30~45m，保證結構縱向穩定性與風荷載承受能力。

• 有吊車廠房：支撐間距可放寬至 60m，但下道必須設剛性支撐，上道可柔性支撐，以兼顧施工便利性和抗吊車制動力。

• 特殊設備連續布置區：建議採用人字形支撐或門式支撐，避免支撐干擾設備運行和生產工藝。

🔹 延伸案例

• 新竹精密加工廠：跨度 48m，橋式吊車下道剛性支撐，上道柔性支撐，生產穩定性提升 20%。

• 彰化紡織廠：設備密集區採門式支撐，避免生產干擾，施工簡單且成本低。

---

5.2 節點設計與施工要點

• 焊縫、螺栓與節點板強度必須符合結構計算要求，尤其對剛性支撐而言。

• 柱腹板加水平加勁肋，防止支撐施加面外力導致破壞。

• 支撐與地面交角建議控制在 30°~60°，過陡會降低抗側效率。

• 對大型廠房或高跨度廠房，施工時建議使用臨時支撐架，確保結構穩定。

🔹 專家建議

• 支撐焊接點需嚴格檢測焊縫質量，採用無損檢測技術（超聲波或磁粉檢測）。

• 螺栓連接需進行扭矩控制，確保連接穩定。

---

5.3 施工順序與穩定性控制

1. 支撐開間先行安裝：形成幾何不變體，提供整體穩定性。

2. 柱與屋面安裝：在支撐已就位的情況下進行，降低施工風險。

3. 吊車梁安裝：在剛性支撐完成後進行，避免吊車運行引起結構晃動。

4. 柔性支撐張緊：控制長細比，防止局部失穩。

🔹 延伸案例

• 台中電子零件廠：先布置十字形支撐，搭建柱子和屋面，施工工期 7 天完成，結構穩定性符合設計要求。

---

5.4 計算與設計公式應用

🔹 表格補充說明

1. Lc 的選取以節點中心至交叉點距離為準，保證支撐有效承載水平荷載。

2. 壓杆與拉杆長細比需考慮吊車運行時的制動力及風荷載疊加效應。

3. 柱間剛度公式可用於估算結構剛性，作為支撐設計和施工驗算的重要依據。

---

5.5 智慧化與未來趨勢

• BIM 模型模擬：精準分析支撐布置、受力情況，提前優化設計方案。

• IoT 感測器監控：實時監測柱間支撐受力和振動，預警結構異常。

• 綠色建材應用：低碳鋼材與可再生建材兼顧節能與結構安全。

• 模組化與工業化建築：縮短工期、降低成本、提升施工精度。

🔹 專家觀點

• 智慧化廠房設計將成為標準化趨勢，尤其對大跨度與有吊車的廠房。

• 結合結構監測系統，可提前發現潛在安全隱患，降低維護成本。

---

6. 📌 結論與行動建議

6.1 設計初期規劃至關重要

• 柱間支撐設計決定結構穩定性與生產安全。

• 根據跨度、吊車條件及設備布置，選擇最適合支撐形式、間距與剛柔組合。

• 提前考慮未來擴建或設備變更，預留支撐布置空間。

---

6.2 施工管理與節點控制

• 精準焊接、螺栓緊固及節點板設計，是確保穩定性的關鍵。

• 支撐安裝順序：先布置支撐開間 → 安裝柱和屋面 → 吊車梁 → 柔性支撐張緊。

• 定期檢查施工過程中的長細比、支撐角度和焊縫質量。

---

6.3 維護與檢測策略

• 定期檢查柱間支撐受力、焊縫與螺栓，確保耐久性。

• 有吊車廠房應結合結構健康監測系統，即時監控。

• 重要節點可安裝振動感測器，記錄長期數據，提前預警結構異常。

---

6.4 未來發展與智慧化

• BIM 模型可精準預測受力和變形，降低設計風險。

• IoT 系統監控結合智慧工廠管理，提高運營安全與生產效率。

• 綠色建材與低碳鋼材應用，提升廠房可持續性，符合 ESG 標準。

---

6.5 🔑 行動建議

1. 新建廠房：設計初期規劃支撐間距、形式及剛柔組合，避免後期改造成本高。

2. 改建或擴建：評估現有支撐形式，調整柔性與剛性支撐，確保結構安全。

3. 智慧化升級：結合 BIM、IoT 及結構監測系統，提升施工效率與安全性。

4. 長期維護策略：制定定期檢測、振動監測、焊縫與螺栓檢查計畫，保障廠房安全運營。
